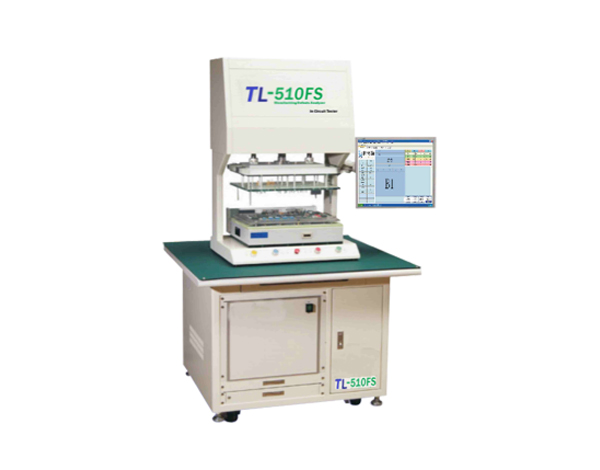

- PRODUCTS CENTER -離線型ict測試儀系統是為所有類型電路板的公開的測試平臺。這個測試系統為ICT,IC燒錄,邊界掃描以及功能測試提供平臺。 系統可以在不上電的條件下測試整塊電路板和個別元器件。它使用直流或復雜阻抗的測量結合多點隔離等先進的測量技術,能找到大多數的問題,如短路、開路或者錯件等。能在不上電的安全模式下找到主要的錯誤,又能給出具體的故障診斷信息,大大提高了維修的效率。




離線型ict測試儀系統是為所有類型電路板的公開的測試平臺。這個測試系統為ICT,IC燒錄,邊界掃描以及功能測試提供平臺。
系統可以在不上電的條件下測試整塊電路板和個別元器件。它使用直流或復雜阻抗的測量結合多點隔離等先進的測量技術,能找到大多數的問題,如短路、開路或者錯件等。能在不上電的安全模式下找到主要的錯誤,又能給出具體的故障診斷信息,大大提高了維修的效率。

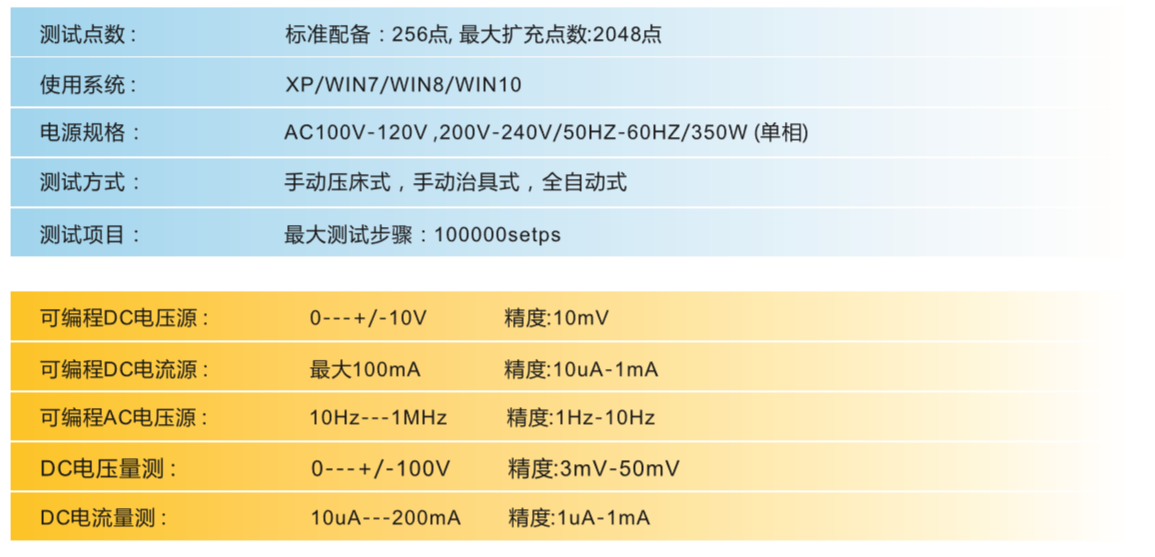

CheckSum 測試系統可以配置 200 到 2000 個測試點。TR-10 測試系統可以加置 CheckSum FUNC-2 功能模塊,用于功能測試。大多數標準配置的測試系統包括用于額外隔離電流和繼電器驅動測試的功能模塊
離線型ict測試儀產品特點
? 蕞多 2000 個測試點的 ICT 配置
? TestJet 技術
? 邊界掃描可選擇 Asset, Corelis, Goepel 以及
JTAG 技術
? 在線編程 MultiWriter? ISP,群體編程
? 全面整合的 CheckSum 測試系統軟件環境
? 方便融合入工廠數據系統的內置 SPC 測試工具
選擇性 CM-3 校準驗證模塊也可用在 TR-10 系統,以驗證TR-10 模塊的準確性。如果需要打印出的測試報告,也可提供 CheckSum 可選擇的打印機。TR-10 ICT/MDA 測試可檢測出SMT元器件的開路和可選用 Agilent TestJet 技術檢測電容的極性。MultiWriter 在系統編程也可用于適用于此技術的板子。

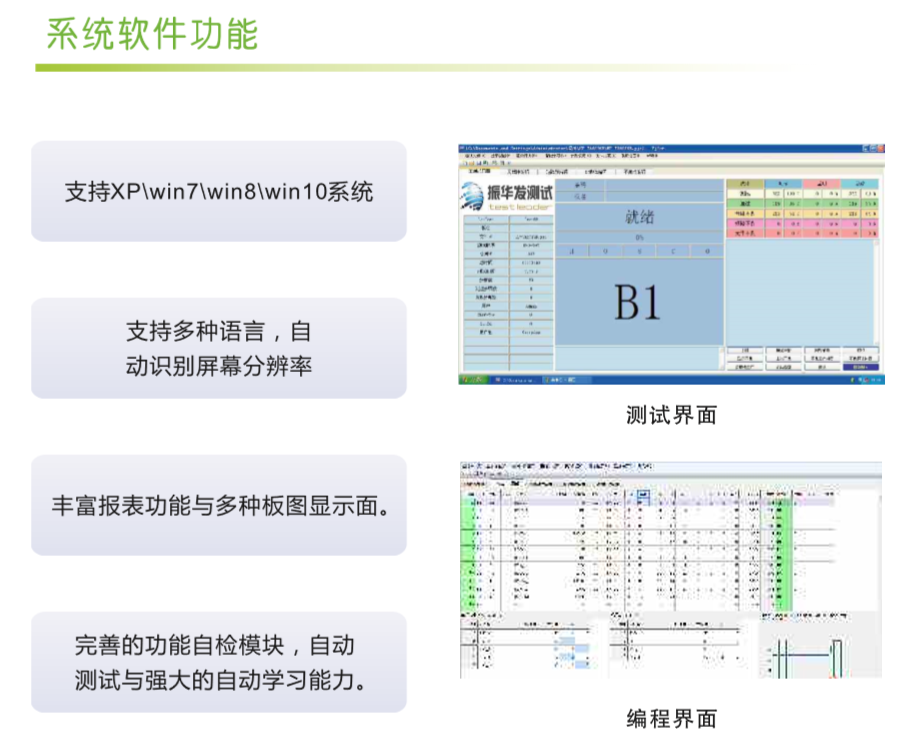

離線型ict測試儀系統軟件包括一個測試執行與操作器和編程器接口。這個測試系統軟件集成測試設置、配置、測試開發和數據分析。這一系統軟件很全面,包括:
? 實時 Pareto 圖形追蹤產品發現并識別問題零件。
? 圖形 X-Bar/Sigma 報告識別進程或零件變化趨勢。
? Panelization Wizard 讓測試系統中多板組件連接到一個單一面板生成方便。測試窗口顯示一個虛擬的PCB 板,顯示其中的哪些板子通過或失敗。
? 登入能力和密碼保護,可以控制測試站特殊特點訪問。
? 交互式測量窗戶讓測試在幾個小時內生成。
離線型ict測試儀系統操作簡單快捷。互動,試算表樣的編程環境可以讓你在線或者遠程編程。一般來說,配置可以在一天之內編程和調試完畢。
