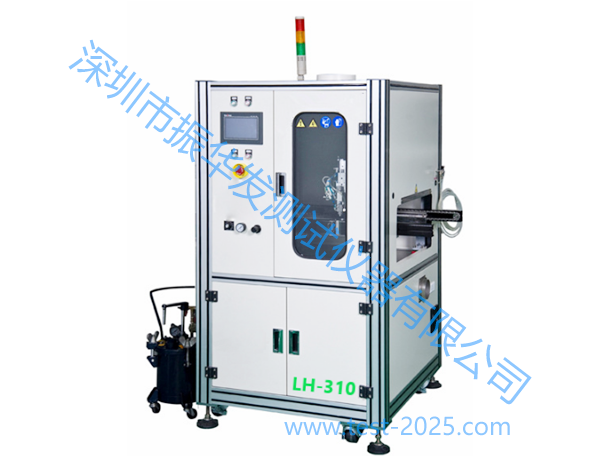

三防涂覆設備
三防涂覆設備特點：-------------------------------------------------------------------------
? 采用電腦+運動控制器，WINDOWS XP操作系統，
故障聲光報警及菜單顯示
? 編程采用CAD導圖或手動示教，操作簡單快捷
? 整體式鋼制運動平臺，確保運行平穩
? X、Y、Z、U四軸運動
? 采用伺服馬達+滾珠絲桿驅動
? 運行精度0.02mm，可自動消除誤差
? 配備3個膠閥
? 膠閥可傾斜35°，可630°旋轉
? 膠閥自動清洗裝置
? 專用鋁合金軌道及不銹鋼輸送鏈條
? 獨立涂料容器桶
? 配備廢氣收集、排放裝置
? 配備SMEMA接口可與其它設備通訊
三防涂覆設備技術參數（Technical Parameter） ：-------------------------------------------------------------------------
|
型號
|
Model
|
dz-450
|
|
外型尺寸
|
External Size L*W*H
|
1220×1350×1650mm(L× W×H)
|
|
重量
|
Weight
|
600kg
|
|
控制
|
Control Mode
|
PC+運動卡
|
|
運行軟件
|
Software
|
Tf4sad2.0+ Windows
|
|
編程方式
|
Programming
|
示教 +CAD導圖
|
|
軸數
|
Axis
|
X、 Y、Z、U
|
|
驅動
|
Drive
|
伺服馬達 +滾珠絲桿
|
|
[敏感詞]移動速度
|
Max. move speed
|
800mm/秒
|
|
涂覆工作范圍
|
Coating scope
|
L450× W550mm
|
|
元件[敏感詞]高度
|
Max. PCB height
|
70mm
|
|
旋轉角度
|
Rotation angle
|
± 180°
|
|
定位精度
|
Positioning accuracy
|
0.02mm
|
|
重復精度
|
Repeat accuracy
|
0.02mm
|
|
軌道數量
|
Conveyor quantity
|
1
|
|
調幅方式
|
Width adjusting mode
|
自動
|
|
調幅速度
|
Width adjust speed
|
250mm/min
|
|
輸送高度
|
Conveyor height
|
900± 20mm
|
|
輸送速度
|
Conveyor speed
|
2-5m/min
|
|
傳送方向
|
Conveyor direction
|
L→ R （R→L選配）
|
|
PCB邊緣空間
|
PCB edge space
|
≥ 3mm
|
|
傳輸馬達功率
|
Conveyor motor power
|
DC24V 60W
|
|
通訊端口
|
Communication port
|
SMEMA接頭
|
|
膠閥數量
|
Nozzle quantity
|
3個
|
|
膠閥類型
|
Nozzle type
|
針式膠閥、錐形噴膠閥、扇形噴膠閥
|
|
可傾斜角度
|
Tilt angle
|
2個 0～35°
|
|
單次涂覆寬度
|
Single coating width
|
2～ 30mm
|
|
涂料容量
|
Material volume
|
20L
|
|
排風量要求
|
Draft capacity
|
15m 3/min
|
|
電源
|
Power supply
|
AC220V 50～ 60HZ
|
|
總功率
|
Total power
|
2.6KW
|
|
氣壓
|
Pressure
|
0.4Mpa
|
|
負壓檢測
|
Pressure test
|
標配
|
|
編程器
|
Programming panel
|
標配
|
|
CAD導圖
|
CAD drawing load
|
標配
|
|
離線編程
|
Off-line programming
|
選配
|
|
涂料監測
|
Material Detection
|
選配
|
|
視覺定位
|
Camera location
|
選配
|
|
壓板裝置
|
Clamp device
|
選配
|
|
條碼掃描
|
Bar code
|
選配
|
|
UPS
|
UPS
|
選配
|
